Воздушное отопление склада

Отопление склада в Сочи и Краснодарском крае – один из ключевых элементов внутренних инженерных систем, потому что мы имеем дело с большим объёмом и переменным тепловым режимом как во времени, так и по зонам.

В этой статье разберём как выбрать техническое решение, чем отапливать и как выбрать правильный в зависимости от условий объекта, какие нормы и своды правил нужно учитывать, а также от чего зависит стоимость тепловых расчётов и проектирования.

Оглавление

Особенности отопления для складских помещений

Склад – это большой объём (высокие потолки, большая площадь), наружные ворота, значительная инфильтрация, стелажи, перекрывающие движение воздуха, и часто непостоянный график работы. Поэтому вариант с классическими радиаторами, обычно даёт перерасход тепловой энергии, медленный прогрев и огромную инерцию системы. В проекте учитываются зоны подачи тепла: в зонах комплектации, у ворот, в проходах, в местах работы персонала и на критичных для хранения стеллажных линиях.

Возможные варианты воздушного отопления склада:

• Превый - воздух нагревается в теплогенераторе или калорифере и подаётся в здание воздуховодами или струйными соплами.

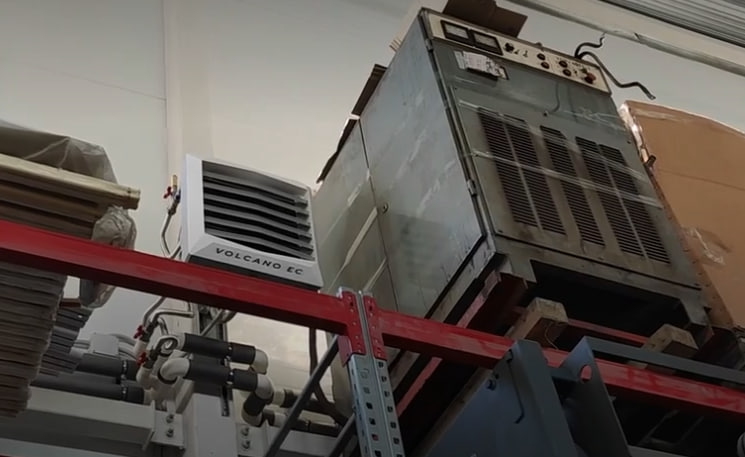

• Второй - тепловентиляторы. Чаще всего применяются отопительные агрегаты Sonniger (Соннигер), Volcano (Вулкан), Тепломаш, Греерс и другие. Такой подход хорошо масштабируется под большие площади, позволяет быстро прогревать помещение после ночного понижения температуры, и грамотно решает задачу наружных ворот совместно с завесами.

Ключевой вопрос, который нам задают чаще всего: чем отапливать, чтобы было экономично, безопасно и с прогнозируемой эксплуатацией. Ответ почти всегда лежит в правильном сочетании технологии и источника энергии, а также в корректном расчёте теплопотерь и схемы воздухораспределения.

Классификация отопления

Инфракрасное отопление. Лучистое тепло греет поверхности, а не воздух в объёме. Подходит для пространств с высокими потолками, доков, зон комплектовки, при постоянной низкой температуре воздуха в рабочей зоне. Часто снижает затраты при неполной загрузке людьми, но требует аккуратного подбора по высоте подвеса, пожарной безопасности и технологическим ограничениям по хранимым материалам. Отлично обогреет отдельные рабочие места.

Воздушное отопление. Это нагрев внутреннего, приточного, или рециркуляционного воздуха и подача его в здание. Плюсы  – быстрый выход на заданный температурный режим работы, совместимость с вентиляцией, возможность зонального управления. Эффективность определяется не только теплогенератором, но и аэродинамикой, правильным воздухораспределением, учётом стратификации, а также ограничениями по рециркуляции (см. раздел «Нормативная документация»).

Комбинированные решения. Считаются самым распространённым решением: воздушное отопление как базовый контур вместе с ИК для рабочих мест, завесами на воротах, и работой автоматики по расписанию, CO2, температуре, открытию ворот.

Типовым решением для складов площадью до 1500 м2 является устройство теплоснабжения со стороны блока административных и вспомогательных пространств. Это позволит поддерживать температуру комфорную для офисных сотрудников. При этом позволяет прогреть здание равномерно на длину до 50 метров. В самих офисах используются приборы с термоголовками.

В неотапливаемых складких пространствах металла используют инфракрасное отопление рабочих мест как самое экономичное решение.

Выбор способа отопления

Чтобы корректно выбрать технологию, начинают с инженерной картины объекта. На решение влияют:

• высота и объём пространства, высота и длина стелажей, наличие административных и бытовых помещений, раздевалок, мезонина;
• количество и размер ворот, частота открываний, наличие тамбуров;
• наличие пыли и вредностей первого и второго класса опасности;
• категория здания по взрывопожарной и пожарной опасности и класс зон;
• требования к микроклимату для персонала и условия хранения, такие как температура, влажность, сквозняки;
• доступные энергоресурсы и лимиты по электрической мощности или газу;
• необходимость вентиляции и возможность рециркуляции.

Именно на этом этапе становится понятно, какие варианты отопления складов допустимы по нормам и по экономике, где можно делать рециркуляционное отопление, где нужны тепловентиляторы, а где рациональнее ИК-зоны.

Источники энергии для обогрева

Вид топлива или источника теплоснабжения определяет эксплуатационную стоимость и часто – состав проектной документации, согласования, требования к безопасности, учёт топлива, вентиляция котельной. Источник тепла подбирается  с расчётом окупаемости и рисков простоев.

Газовый обогрев складских помещений

Самый частый выбор при наличии магистрального газа. Газовые теплогенераторы установленные и воздухонагреватели дают низкую стоимость тепла и удобны для воздушных систем. При проектировании учитываются требования к газоснабжению, размещению оборудования, удалению продуктов сгорания, автоматике безопасности и вентиляции.

Газ хорошо обогревает большие объёмы, но требует регулярного техобслуживания и корректных решений по безопасности. Также заранее проверяются лимиты по газу и возможность размещения оборудования.

Теплоснабжение на жидком топливе

Дизель или печное топливо – решение, когда газа нет, а по электричеству ограничение. Применяется для автономных или временных, удалённых объектов. В составе решения отдельно прорабатываются вопросы хранения топлива, логистика поставок и резервирование.

Теплоснабжение на электричестве

Электричество удобно по монтажу и автоматизации, но может быть дорогим по эксплуатационным затратам и ограниченным по выделенной мощности. Часто применяется как резервный источник теплоснабжения, для локальных зон ИК-панели и излучатели, на объектах с ночными тарифами и хорошей автоматикой, при отсутствии возможности разместить топливное хозяйство.

Отопление на угле

Для складов встречается реже из-за требований к обслуживанию, хранения топлива и золы, пыли и пожарных рисков. Может быть оправдано на отдельных промышленных площадках при наличии инфраструктуры и персонала для эксплуатации. В любом случае требуется чёткое соблюдение требований пожарной безопасности и санитарных ограничений.

Воздушные завесы на складе

Это инструмент сохранения тепла у ворот, особенно при интенсивной логистике. Завеса снижает подсос холодного воздуха и сквозняки, стабилизирует условия в зоне дока и уменьшает нагрузку на основной источник. Важно правильно подобрать высоту и ширину проёма, скорость струи, тип нагрева, привязку к датчикам открытия ворот и режимы автоматики.

Обогрев склада тепловентиляторами

Тепловентиляторы, водяные или электрические, применяются как локальные усилители. Они полезны для зонального обогрева и быстрого прогрева отдельных участков, но на больших площадях без расчёта воздухораспределения могут создавать дискомфорт из-за струй, шума и неравномерности температуры. Поэтому их используют либо как элемент, либо как временное или локальное решение с понятными ограничениями.

Нормативная и законодательная база по воздушному отоплению

• СП 60.13330  «Отопление, вентиляция и кондиционирование воздуха» - это ключевой документ по системам ОВиК.
  В контексте воздушного отопления склада также важны требования:
• ФЗ-384 «Технический регламент о безопасности зданий и сооружений»;
• ФЗ-123 «Технический регламент о требованиях пожарной безопасности»;
• СП 62.13330.2011 «СНиП 42-01-2002 Газораспределительные системы»;
• ПУЭ и СП по электроустановками пожарным требованиям к кабельным линиям;
• Требования Ростехнадзора и правила промбезопасности.

В проекте на практике это отражается следующим образом. Если помещение относится к пожароопасным или взрывоопасным категориям или же в нём есть выделения пыли, аэрозолей, вредных веществ, обычная рециркуляция может быть ограничена или запрещена, а значит проект строится по приточной схеме или по схеме с частичной рециркуляцией при соблюдении требований СП.

Склады с особыми условиями хранения

Для помещений с особыми условиями хранения отопление и вентиляция подбираются не только по теплопотерям, но и по требованиям к сохранности продукции и безопасности.

Фармацевтика, косметика, химия.
Часто критичны стабильность температуры, ограничения по источникам воспламенения, совместимость материалов, иногда требуется взрывозащищённое исполнение оборудования и строгие ограничения по рециркуляции.

Продукты питания.
Нужны стабильные параметры, контроль влажности и конденсата, исключение зон переохлаждения, перегрева и правильная организация потоков, чтобы не было подсушки или локальной сырости.

Склады с техникой, электроникой, бумагой, текстилем.
Важно исключать конденсацию и резкие перепады. Воздушное отопление хорошо работает, если грамотно настроены режимы и воздухораспределение, а ИК-обогрев используется осторожно, чтобы не перегревать зоны.

Склады с интенсивной погрузкой и частым открыванием ворот.
Здесь решает связка. Базовая система отопления склада с воздушными завесами и автоматикой по воротам. Это обычно даёт максимальный эффект по снижению потерь.

Цены на тепловые расчеты в Сочи и Краснодарском крае и проектирование системы отопления склада

Стоимость зависит от площади, высоты, ворот, категории помещений, наличия газа, необходимости вентиляции, дымозащиты, стадии П или Р, необходимости выезда и обследования.

Точный расчёт возможен после получения заполненного опросного листа и существующих планов. Ниже ориентиры по рынку.

• Теплотехнический расчёт и концепция. Туда входит подбор технологии, источника тепла, принципиальная схема для небольших складов: от 25 000 до 80 000 руб.
• Проектирование раздела ОВ (отопление и вентиляция) для склада среднего размера: от 120 000 до 450 000 руб.
• Проектирование для крупных складских комплексов, доковых групп, с зонированием, автоматикой, завесами, увязкой с пожарными решениями: от 450 000 руб. и выше
• Авторский надзор и сопровождение монтажа рассчитывается отдельно.

Звоните нам и получите бесплатную консультацию! Мы поможем подобрать оптимальное решение воздушного отопления под ваш объект в Сочи и Краснодарском крае, рассчитать стоимость, подготовить коммерческое предложение.
